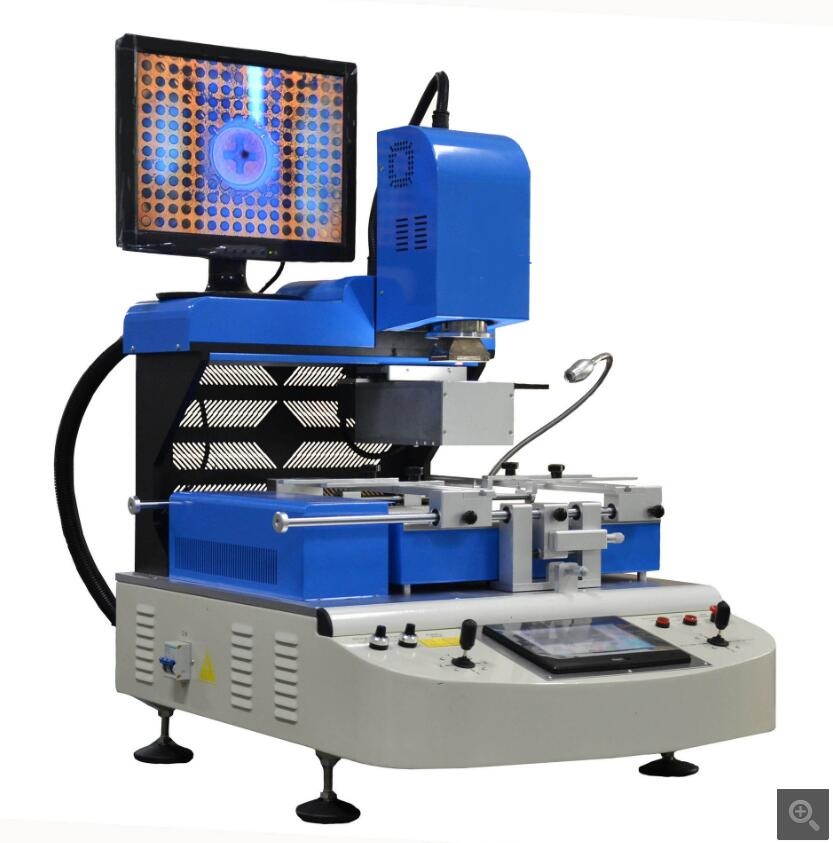

750返修站特點介紹：
● 該機采用觸摸屏人機界面，加熱時間、加熱溫度、升溫速度、冷卻時間、提前報警、真空時間等全在觸摸屏內部設置，操作直觀、簡單、易上手；

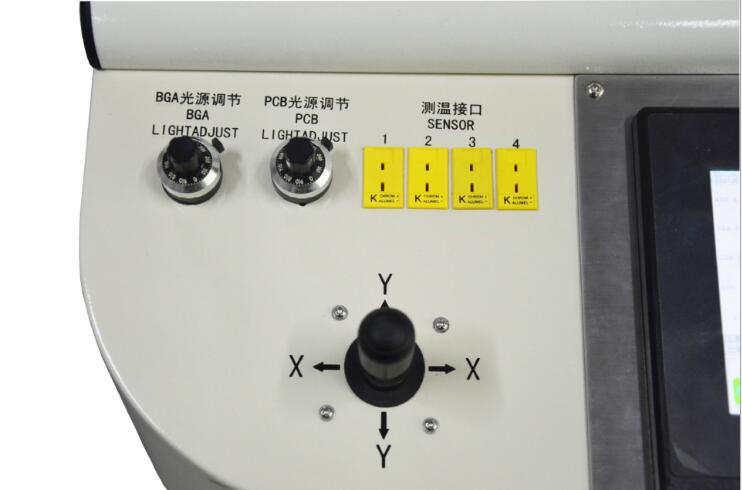

● 本機采用日本進口松下PLC及大連理工溫控模塊獨立控制，隨時顯示三條溫度曲線，四個獨立測溫接口，可針對芯片多個點位進行準確性的溫度判斷，從而保證芯片的焊接良率；
● 三個溫區獨立加熱，每個溫區可獨立設置加熱溫度、加熱時間、升溫斜率；六個加熱溫段，模擬回流焊加熱方式，分別可以設定【預熱、保溫、升溫、焊接、回焊、冷卻】。
● 本機帶有自動喂料、吸料、放料功能；對位時能自動識別芯片中心位置；
● 多功能模式選擇，有【焊接、卸下、貼裝、手動】四個模式，可實現自動和半自動功能，更好的滿足客戶的多種需求；
● 選用美國進口高精度K型熱電偶閉環控制，加以我司采用的獨特加熱方式，保證焊接溫差在±1℃。

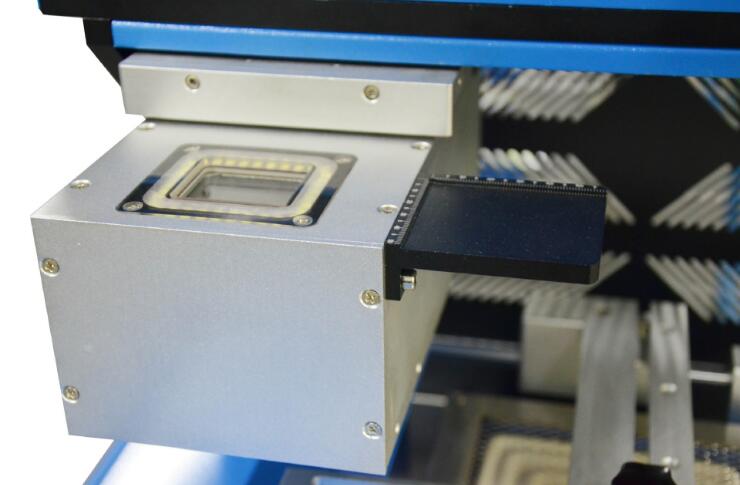

● 該機采用進口光學對位系統，配備15寸高清顯示器；選用高精度千分尺進行X/Y/R軸調節；確保對位精度控制在0.01-0.02mm。
● 為確保對位的精準度，上部加熱頭和貼裝頭一體化設計；該機配有多種規格BGA加熱風咀，更好的滿足客戶的多種芯片的需求，加熱風咀易于更換，特殊要求可訂做。
● 自動化及精度高，完全避免人為作業誤差；對無鉛工藝和雙層BGA、QFN、QFP、電容電阻等元器件返修能達到最好的效果。
● 側方監控相機，可對錫球進行錫球融化觀測，方便確定曲線及焊接效果；（此功能為選配項）。
750返修站技術參數介紹：
|
總功率
|
6800W
|
|
上部加熱功率
|
1200W
|
|
下部加熱功率
|
1200W
|
|
下部紅外加熱功率
|
4200W（2400W受控）
|
|
電源
|
單相(Single Phase) AC 220V±10 50Hz
|
|
定位方式
|
光學鏡頭+ V字型卡槽+激光定位燈快速定位。
|
|
溫度控制
|
高精度K型熱電偶（Ksensor）閉環控制（Closed Loop），上下獨立測溫
溫度精度可達正負1度；
|
|
電器選材
|
高靈敏觸摸屏+溫度控制模塊＋PLC＋步進驅動器
|
|
最大PCB尺寸
|
500×450mm
|
|
最小PCB尺寸
|
10×10mm
|
|
測溫接口數量
|
4個
|
|
芯片放大倍數
|
2-30倍
|
|
PCB厚度
|
0.5-8mm
|
|
適用芯片
|
0.8mm-8cm
|
|
適用芯片最小間距
|
0.15mm
|
|
貼裝最大荷重
|
500G
|
|
貼裝精度
|
±0.01mm
|
|
外形尺寸
|
L670×W780×H850mm
|
|
光學對位鏡頭
|
電驅可前后左右移動，杜絕對位死角
|
|
機器重量
|
凈重約90kg
|
