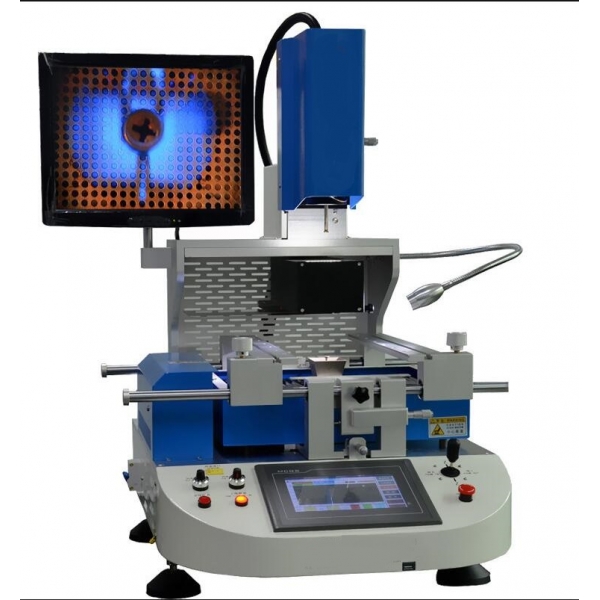

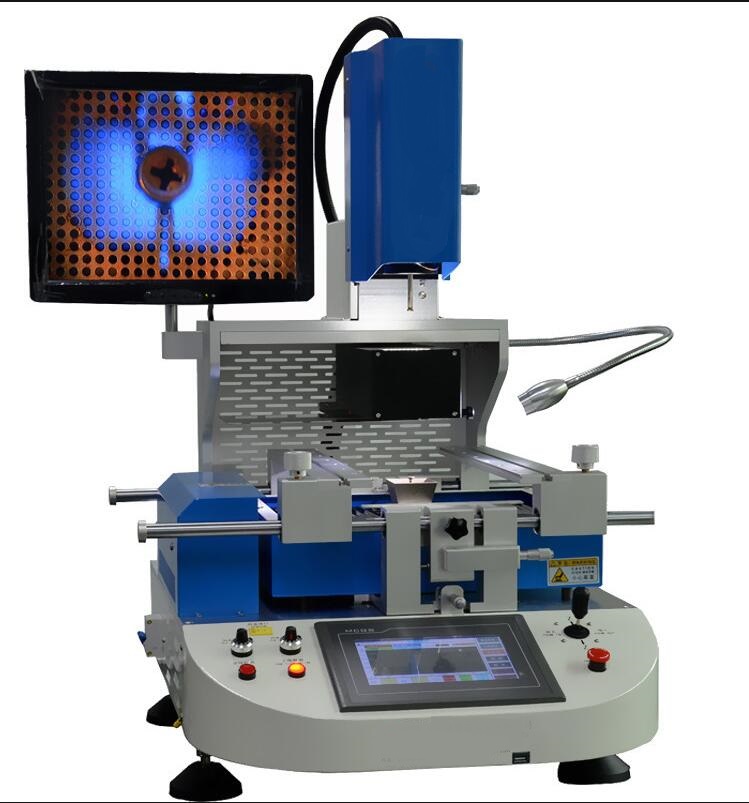

620返修臺特點介紹：
- 獨立三溫區控溫系統：

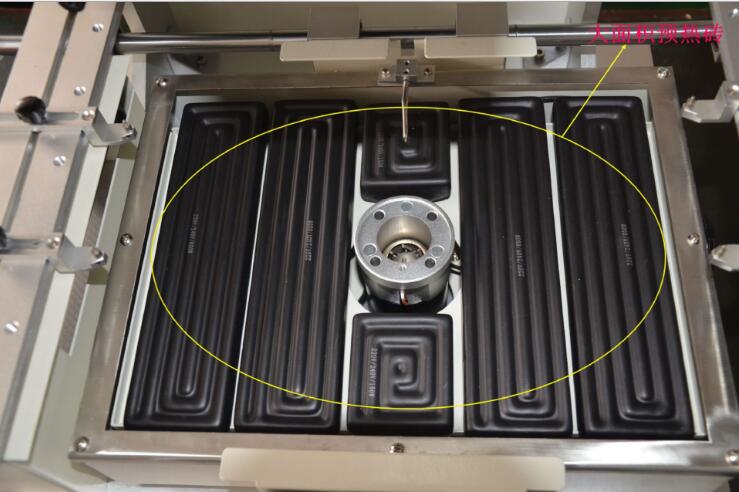

- ① 上下溫區為熱風加熱，IR預熱區為紅外加熱，溫度精確控制在±1℃，上下部溫區可從元器件頂部及PCB底部同時進行加熱，并可同時設置8段溫度控制，可使PCB板受熱均勻,大型IR底部預熱，使整張PCB均溫，防止變形，保證焊接效果，發熱板可獨立控制發熱。
- ② 可對BGA芯片和PCB板同時進行熱風局部加熱，同時再輔以大面積的紅外發熱器對PCB板底部進行預熱，能完全避免在返修過程中PCB板的變形；通過選擇可單獨使用上部溫區或下部溫區，并自由組合上下發熱體能量。
- ③ 選用高精度K型熱電偶閉環控制和PID參數自整定系統；可同時顯示四條溫度曲線和存儲多組用戶數據，并具有瞬間曲線分析功能；外置測溫接口實現對溫度的精密檢測，可隨時對實際采集BGA的溫度曲線進行分析和校對。并能在觸摸屏上隨時進行溫度參數的曲線分析、設定和修正；
- 精準的光學對位系統：采用高清可調CCD彩色光學視覺對位系統，具有分光、放大、縮小、和自動對焦功能，并配有自動色差分辨和亮度調節裝置，可調節成像清晰度；配15〞高清液晶顯示器。
- 多功能人性化的操作系統：
- ① 采用高清觸摸屏人機界面，上部加熱裝置和貼裝頭一體化設計。配備多種規格鈦合金B(yǎng)GA風嘴，該風嘴可360°任意旋轉，易于安裝和更換。

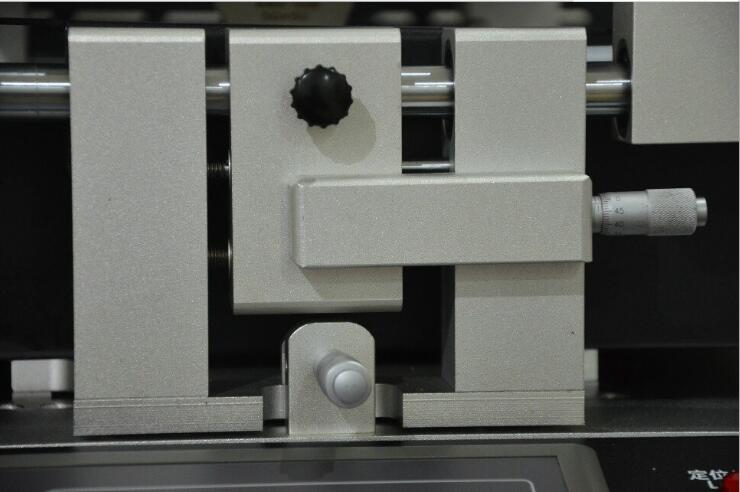

- ② X、Y軸和R角度采用千分尺微調，對位精確，精度可達±0.01mm。
- 優越功能：
- ①帶有5種工作模式，分別為：拆卸、焊接、貼裝、半自動、手動五個模式。
- ② 百分比風速調節，風扇速度和芯片溫度曲線同時保存。
- ③ 齒輪齒條帶動上部加熱頭，長時間轉動齒輪齒條不會勞損，同行業均使用皮帶帶動上部加熱頭，長時間轉動，易損壞。
620返修臺技術參數：
|
總功率
|
4800W
|
|
上部加熱功率
|
800W
|
|
下部加熱功率
|
1200W
|
|
下部紅外加熱功率
|
2700W（1200W受控）
|
|
電源
|
單相(Single Phase) AC 220V±10 50Hz
|
|
定位方式
|
V字型卡槽+萬能夾具+激光定位燈快速定位。
|
|
溫度控制
|
高精度K型熱電偶（Ksensor）閉環控制（Closed Loop），上下獨立測溫
溫度精度可達正負2度；
|
|
電器選材
|
高靈敏觸摸屏+溫度控制模塊＋PLC＋步進驅動器
|
|
最大PCB尺寸
|
400×380mm
|
|
最小PCB尺寸
|
10×10mm
|
|
測溫接口數量
|
1個
|
|
芯片放大倍數
|
2-32倍
|
|
PCB厚度
|
0.5-8mm
|
|
適用芯片
|
0.8mm-5cm
|
|
適用芯片最小間距
|
0.15mm
|
|
貼裝最大荷重
|
500G
|
|
貼裝精度
|
±0.01mm
|
|
外形尺寸
|
L650×W630×H850mm
|
|
機器重量
|
凈重60kg
|
