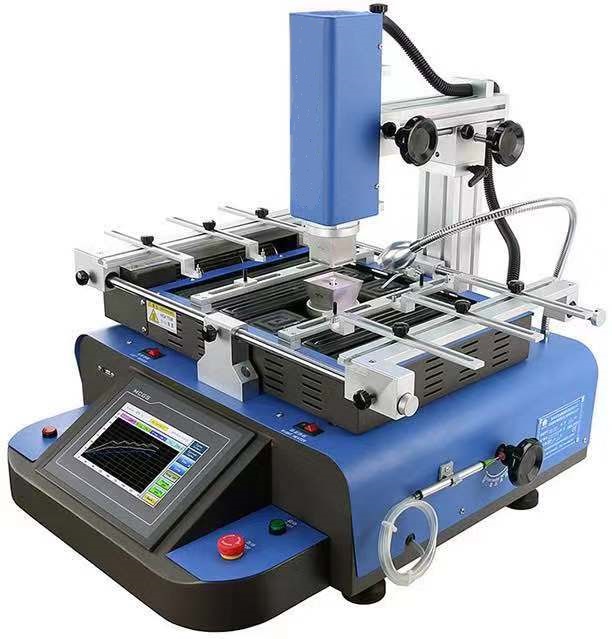

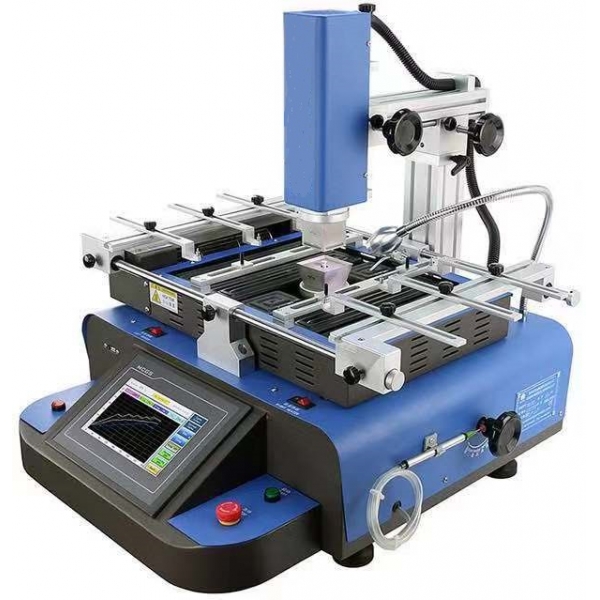

580 BGA返修臺特點：
1、采用線性滑座使X、Y、Z三軸皆可做精細微調或快速定位動作，具有較高的定位精度和快捷的操作性.
2、該機采用臺灣高清觸摸屏人機界面，PLC控制，可存儲多組用戶溫度曲線數據.開機密碼保護和修改功能,工作時溫度以曲線的方式將數據反應到觸摸屏內顯示，具有瞬間曲線分析功能.
3、采用三溫區獨立加熱，上下溫區熱風加熱，底部溫區紅外加熱，溫度精確控制在±3度，上部溫區可視需要自由移動，第二溫區可上下調節，上下部發熱器可同時設置多段溫度控制. IR預熱區可依實際要求調整輸出功率.
4、熱風嘴可360°旋轉.底部紅外發熱器可使PCB板受熱均勻.
5、選用高精度K型熱電偶閉環控制,外置測溫接口實現對溫度的精密檢測.PCB板定位采用V字形槽，靈活方便的可移動式萬能夾具對PCB板起到保護作用，防止PCB邊緣器件損傷及PCB變形，并能適應各種BGA封裝尺寸的返修.
6、采用大功率橫流風機迅速對PCB板進行冷卻，提高工作效率. 同時內置真空泵，外置真空吸筆，以方便快捷取拿BGA芯片.
7、焊接工作完畢具有報警提示功能，為方便用戶使用特增加“提前報警”功能.
8、本機經過CE認證，設有急停開關和異常事故自動斷電保護裝置.在溫度失控 情況下，電路能自動斷電，擁有雙重超溫保護功能.
2、該機采用臺灣高清觸摸屏人機界面，PLC控制，可存儲多組用戶溫度曲線數據.開機密碼保護和修改功能,工作時溫度以曲線的方式將數據反應到觸摸屏內顯示，具有瞬間曲線分析功能.
3、采用三溫區獨立加熱，上下溫區熱風加熱，底部溫區紅外加熱，溫度精確控制在±3度，上部溫區可視需要自由移動，第二溫區可上下調節，上下部發熱器可同時設置多段溫度控制. IR預熱區可依實際要求調整輸出功率.
4、熱風嘴可360°旋轉.底部紅外發熱器可使PCB板受熱均勻.
5、選用高精度K型熱電偶閉環控制,外置測溫接口實現對溫度的精密檢測.PCB板定位采用V字形槽，靈活方便的可移動式萬能夾具對PCB板起到保護作用，防止PCB邊緣器件損傷及PCB變形，并能適應各種BGA封裝尺寸的返修.
6、采用大功率橫流風機迅速對PCB板進行冷卻，提高工作效率. 同時內置真空泵，外置真空吸筆，以方便快捷取拿BGA芯片.
7、焊接工作完畢具有報警提示功能，為方便用戶使用特增加“提前報警”功能.
8、本機經過CE認證，設有急停開關和異常事故自動斷電保護裝置.在溫度失控 情況下，電路能自動斷電，擁有雙重超溫保護功能.
BGA返修臺技術參數：
|
總功率
|
4800W
|
|
上部加熱功率
|
800W
|
|
下部加熱功率
|
1200W
|
|
下部紅外加熱功率
|
2700W（1200W受控）
|
|
電源
|
單相(Single Phase) AC 220V±10 50Hz
|
|
定位方式
|
V字型卡槽+萬能夾具
|
|
溫度控制
|
高精度K型熱電偶（Ksensor）閉環控制（Closed Loop），上下獨立測溫 溫度精度可達正負3度；
|
|
電器選材
|
觸摸屏+溫度控制模塊＋PLC編程器
|
|
最大PCB尺寸
|
410×380mm
|
|
最小PCB尺寸
|
10×10mm
|
|
測溫接口數量
|
1個
|
|
PCB厚度
|
1-6mm
|
|
適用芯片
|
1mm-6cm
|
|
外形尺寸
|
630×630×650mm
|
|
機器重量
|
凈重45kg
|
